Suporte Sólido para Coroas e Copings com Meshmixer e Chitubox

Algo que costuma gerar muitas dúvidas na impressão 3D são os suportes. Existem diversos cuidados a serem tomados no momento do fatiamento, tanto para evitar falhas quanto para não prejudicar a estrutura da impressão e grande parte destes cuidados passam pelos suportes. Na odontologia, esses cuidados devem ser redobrados, e pensando nisso, hoje falaremos sobre um suporte sólido para coroas e suas vantagens.

Convidamos o professor Glauber Rama, que apresentará suas técnicas na criação dos suportes e dicas muito importantes para não errar nos suportes mantendo o mais alto nível de qualidade.

Comece pelo começo

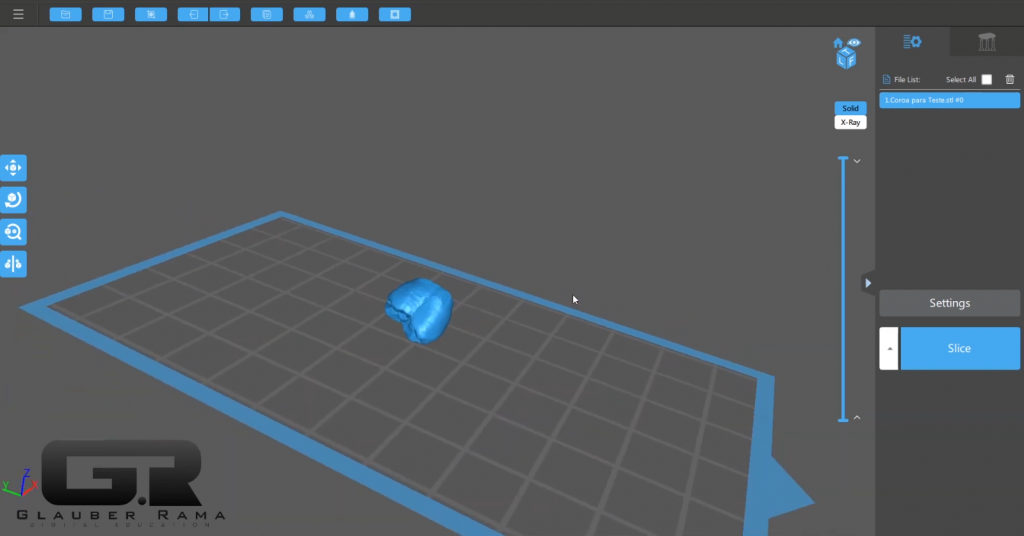

A princípio, importamos no CHITUBOX uma coroa teste para trabalharmos com nossos suportes. Até um tempo atrás, era comum a orientação da superfície oclusal ficar virada para baixo, direcionada para baixo, para que ocorra a menor passividade possível de assentamento da coroa.

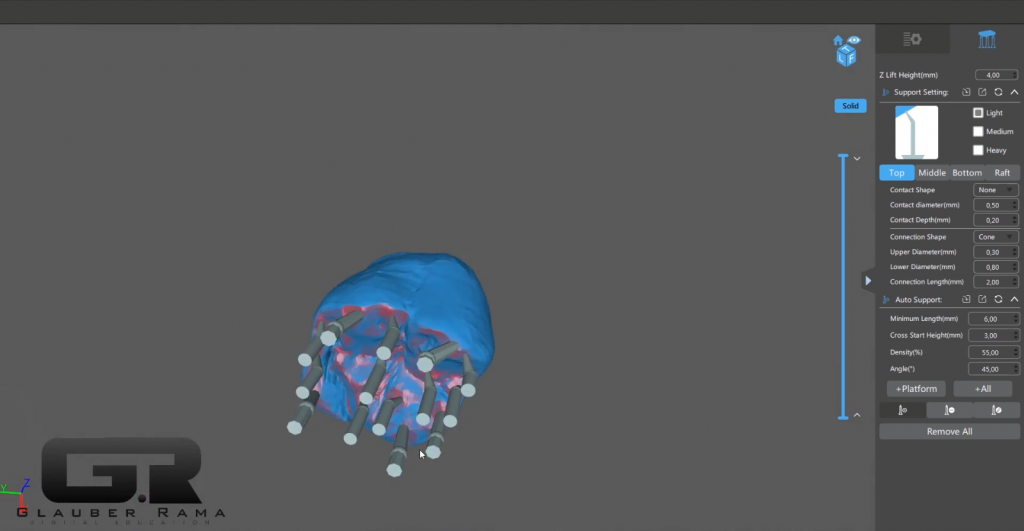

Já falando do ponto de vista dos suportes, já possuímos algumas configurações pré determinadas tanto para os suportes médios quanto para os suportes leves. O recomendado anteriormente era que fossem posicionados um suporte para cada ponto de cúspide para suportes mais pesados. Já em casos de suportes mais leves, eles eram posicionados em locais que eventualmente necessitassem de alguma sustentação.

Como identificar a necessidade de suportes

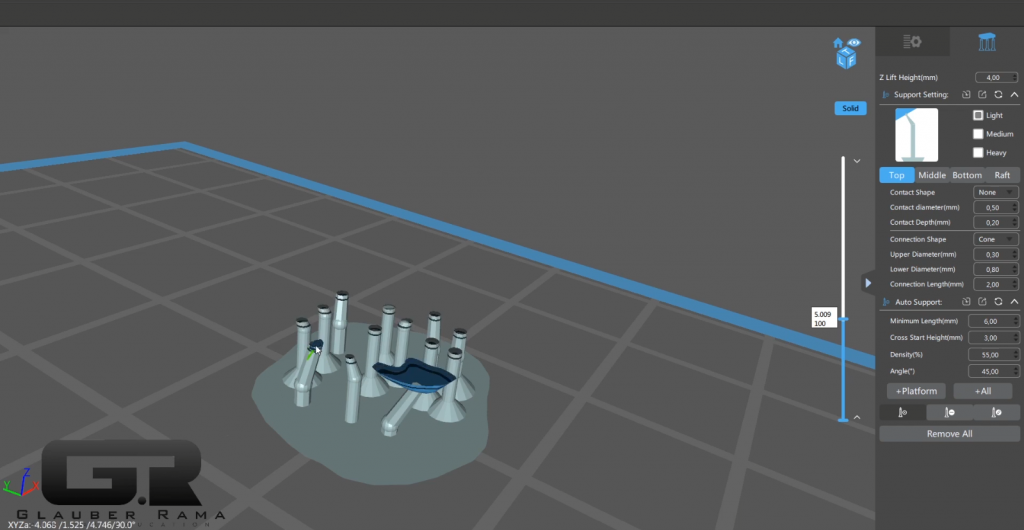

A melhor forma de identificar a necessidade de suportes é pelo controle da barra lateral do CHITUBOX, onde é possível a visualização das camadas individualmente. Conforme mexemos a barra, podemos perceber a formação do que chamamos de “ilhas”, que são regiões flutuantes, por onde se iniciam as construções das camadas. Do mesmo modo, conforme o modelo é reconstruído, vemos o surgimento de outras ilhas, a partir dai só precisamos adicionar os suportes necessários em cada uma delas.

O ponto negativo desse método é que a quantidade excessiva de suportes pode prejudicar a superfície oclusal da coroa. Pensando nisso, o TPD Gauber Rama propôs uma solução criativa para esse tipo de problema em próteses temporárias.

Como funciona o suporte sólido

A princípio, utilizamos esse método em coroas provisórias, porém também testamos para coroas de injeção e fundição, sendo uma excelente opção para ambos. Ele consiste na utilização de um suporte mais rígido, porém com a coroa levemente inclinada de forma obliqua, para que com esse suporte seja possível uma maior sustentação da base, dependendo cada vez menos de suportes auxiliares no CHITUBOX.

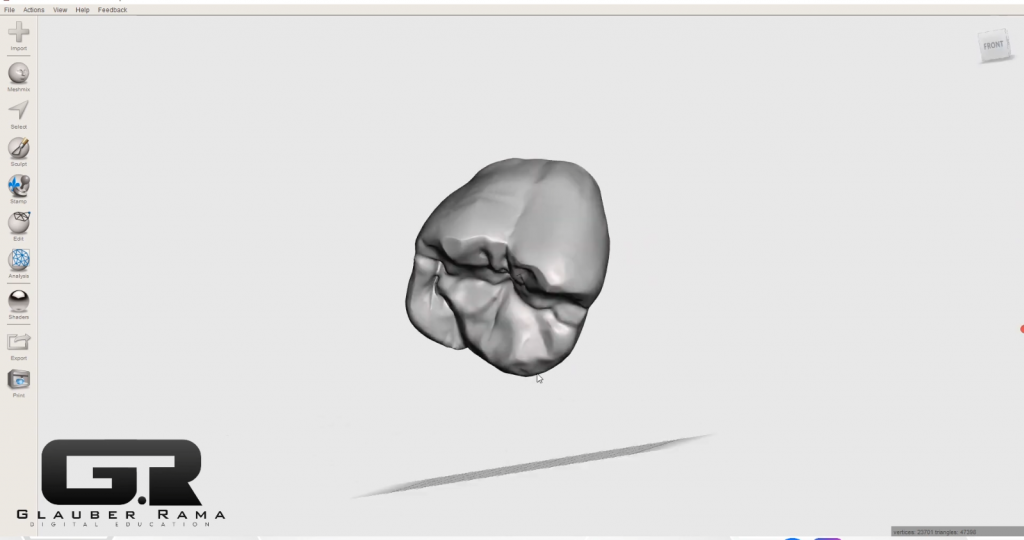

Agora, deixaremos um pouco o CHITU de lado e iremos abrir nossa coroa teste em outro software chamado MESHMIXER, que é um software modelador. O MESHMIXER é gratuito e de código aberto, você pode fazer o download dele clicando aqui!

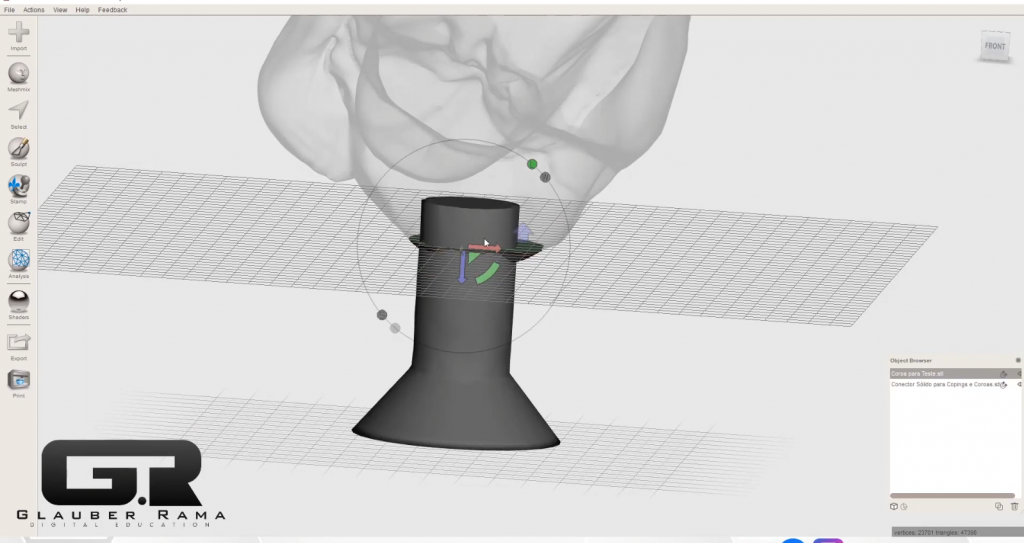

Separamos um arquivo previamente modelado, que pode ser facilmente construído no meshmixer com algumas formas geométricas. O suporte sólido é composto por um cilindro de 3mm de diâmetro, com um cone na base, é bem simples e rápido de fazer. Arrastamos o suporte para junto da coroa e o posicionamos onde for mais interessante para o resultado desejado e uma inclinação favorável.

Uma posição favorável seria onde a coroa não estivesse totalmente inclinada horizontalmente, pois dessa forma ocorre a necessidade da inclusão de mais suportes para sustentar cada ilha. Sendo assim, colocamos a coroa ligeiramente inclinada, com aproximadamente 10°, sendo possível utilizar as camadas inferiores da própria impressão como sustentação.

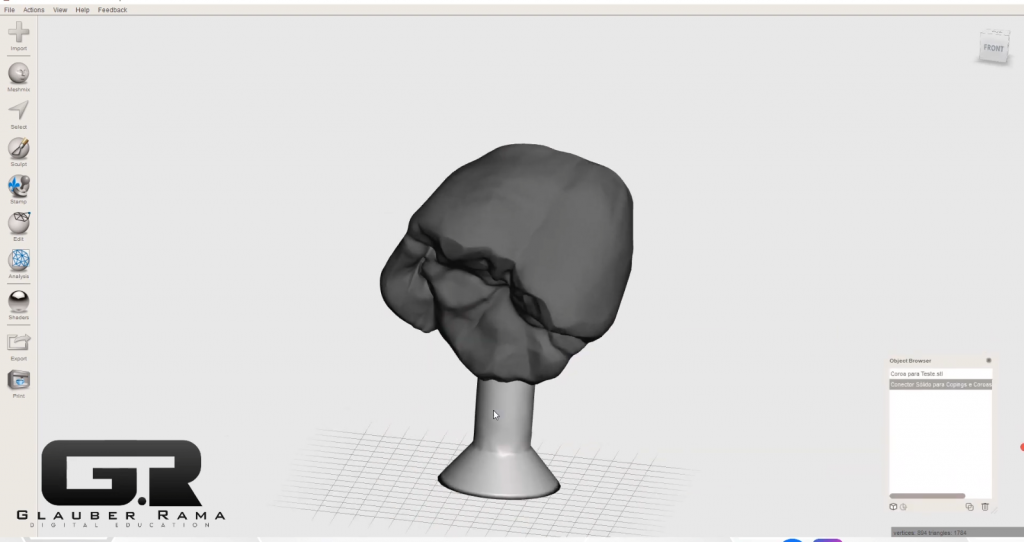

Em seguida, unimos o suporte sólido com a coroa, de uma forma em que ele fique dentro da coroa, porém sem invadir a parte de assentamento. O suporte foi adicionado na parte sólida da ilha, onde se iniciará a construção, sendo a primeira parte à entrar em contato com a impressão.

Áreas para suportes auxiliares

Você pode perceber que, conforme a impressão vai evoluindo, podem surgir outras áreas que necessitam de suportes também. Podemos perceber na imagem abaixo que existe outra superfície surgindo sem um apoio, então já no CHITUBOX, iremos criar outro suporte.

Com esse suporte mais espeço, você irá precisar adicionar muito menos suportes do que o convencional, isso também vale para as partes mais superiores da impressão. Conforme as camadas vão sendo construídas, as camadas inferiores sustentam as superiores, o que impede a ocorrência de distorções. Em suma, concluímos que não são necessários mais suportes nesses pontos, pois a inclinação minimizou a existência de ilhas isoladas.

Para finalizar, você pode unir os arquivos do MESHMIXER selecionando os dois com a tecla shift e clicando na opção combine e pronto! Agora seus dois arquivos estão combinados. Basta exportar seus arquivos no formato STL e importa-los para o CHITUBOX.

Adicionando os suportes no CHITUBOX

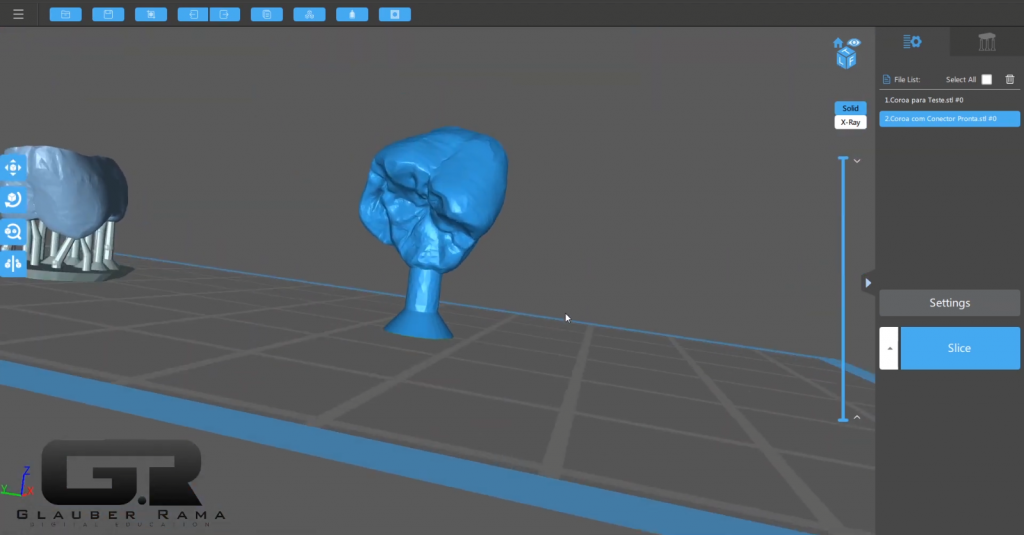

Quando arrastamos o novo arquivo para o CHITUBOX, note que a coroa já vem com o suporte sólido, e agora é o momento de colocarmos os suportes. Novamente utilizamos a barra lateral do CHITUBOX para fazer o fatiamento visual do objeto, para então fazermos a adição dos suportes onde vimos que se formaram outras ilhas. Lembre-se que colocaremos novos suportes mais delicados, pois não há necessidade de um numero muito grande.

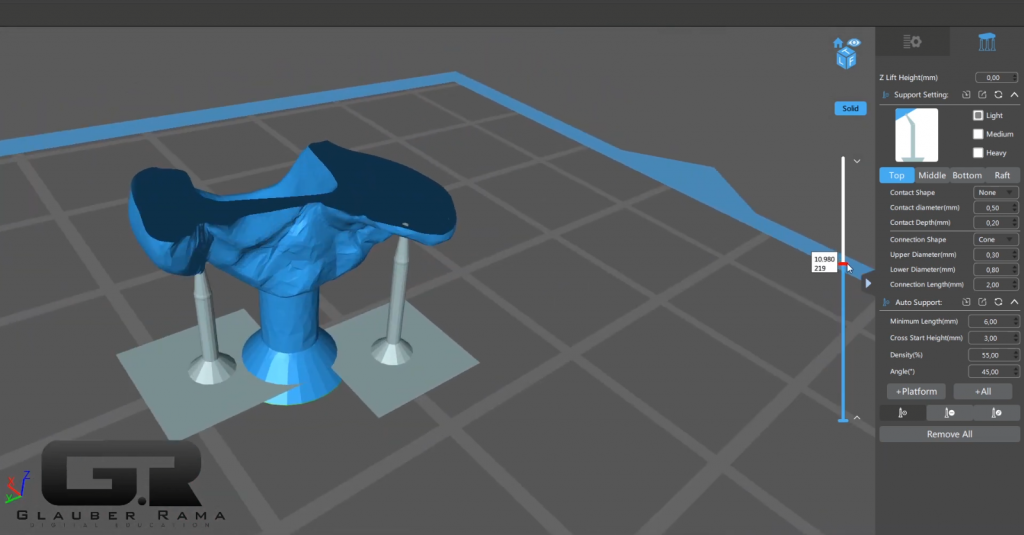

A primeira coisa é mexer nos parâmetros de fatiamento do CHITUBOX, alterando os parâmetros do eixo Z, para que sua impressão fique grudada na plataforma e não flutuando. Não é necessário criar camadas de base, pois o próprio suporte sólido servirá de base para a impressão. Trabalharemos apenas com suportes mais leves e em locais estratégicos, seguindo a lógica das “ilhas”, sem deixar nenhum elemento flutuante.

Lembre-se sempre que as camadas de baixo vão sustentar as camadas de cima, por isso é possível imprimir a peça com muito menos suportes. Isso ocasiona uma maior qualidade da impressão, pois a área oclusal da coroa fica muito mais preservada, sem a presença de muitos suportes. O grande ponto positivo é que esse suporte vai dar a sustentação principal da peça, enquanto os outros suportes menores são apenas complementares.

Finalizando o arquivo

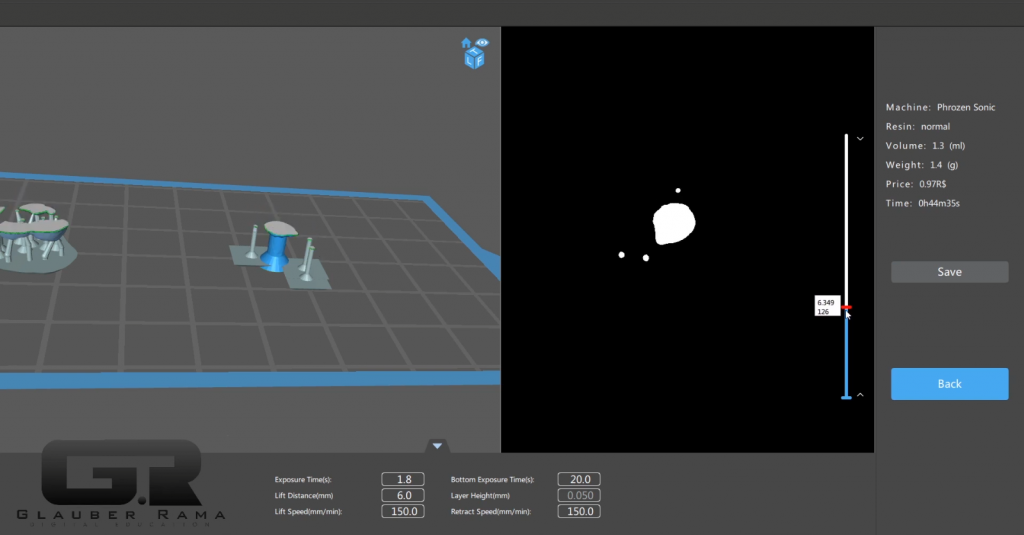

Para encerrar o processo, basta fatiar os objetos no próprio CHITUBOX e, durante o processo de fatiamento, aparecerá uma tela de pré-visualização, sendo possível ver se ainda resta alguma parte da impressão “flutuando” sem contato com suportes ou apoios próximos da base da estrutura, caso encontre algum volte e ajuste.

Uma vez finalizado os ajustes finais, sua impressão estará pronta para ser salva e executada. Seguindo essas dicas você irá obter resultados consistentes e de qualidade aproveitando todo o potencial da sua impressora Phrozen.
